Hangzhou Huaxing Kechuang Holding Group Co., Ltd. è uno dei principali produttori e fornitori di cuscinetti per mandrini b71919-e-t-p4s-ul in Cina. Poiché disponiamo di attrezzature di produzione leader a livello mondiale e di forti capacità produttive, vi diamo un cordiale benvenuto nell'acquisto di cuscinetti sfusi di alta qualità a prezzi competitivi dalla nostra fabbrica.

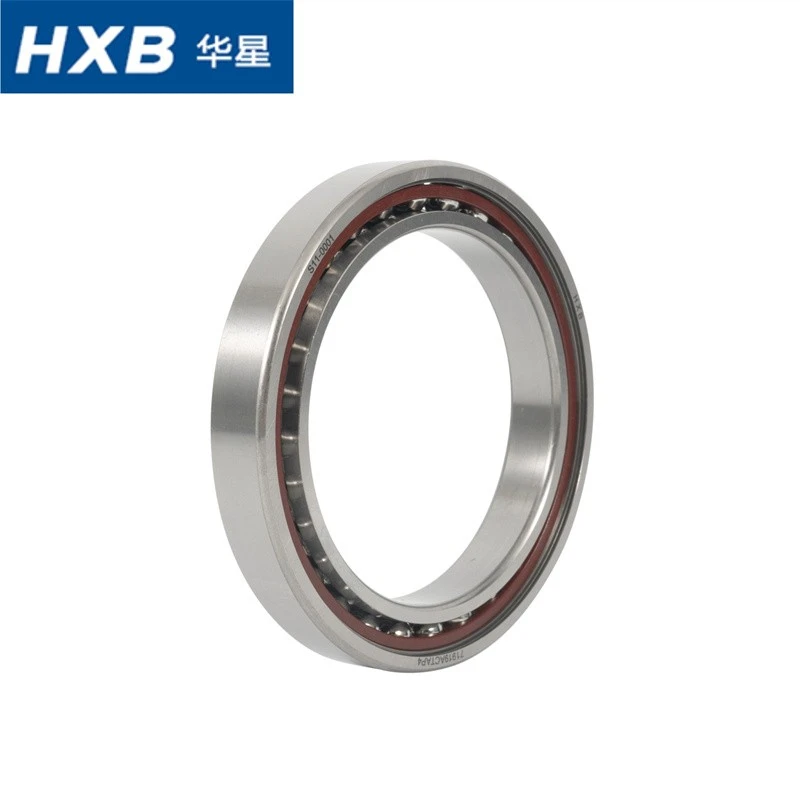

Cuscinetto a sfere a contatto obliquo-Cuscinetto per mandrino di macchine utensili-71919ACTAP4

Noto anche come 71919ACDGAP4A, B71919-E--T-P4S-UL

Dati tecnici

Ø interno (mm):	95
Ø esterno (mm):	130
Larghezza (mm):	18
Angolo di contatto:	25 gradi
File di palline:	Riga singola
Foca:	NBR
Materiale dell'anello:	GCr15, 100Cr6, SUJ2, X30
Materiale dell'elemento volvente:	Acciaio
Materiale della gabbia:	Resina fenolica
Classe di tolleranza:	P4S
Lubrificazione:	Olio o grasso
Peso del prodotto:	0,59 chilogrammi

Tipo	Dimensioni					Dimensione del moncone				Peso	Indice di carico		Valore della velocità
	mm					mm					N		giri/min
	d	D	B	r (min)	r1 (minuto)	da	Da	ra (massimo)	ra1 (massimo)	m	C	Cor	Noil	Non grasso
95 mm
71919 C	95	130	18	0.6	0.6	118.8	122.9	1.5	0.6	0.59	41000	47000	15000	11000
71919 CA	95	130	18	0.6	0.6	118.8	122.9	1.5	0.6	0.59	39000	44500	13000	9800
7019 C	95	145	24	1.5	0.6	129.2	135.1	1.5	0.6	1.20	77000	79000	14000	10500
7019 CA	95	145	24	1.5	0.6	129.2	135.1	1.5	0.6	1.20	72000	74500	12000	9000
7219C	95	170	32	2.1	1.1	110.5	154.0	2.1	1.1	2.72	128900	145100	12000	7500
7219 d.C	95	170	32	2.1	1.1	110.5	154.0	2.1	1.1	2.72	122500	168300	10000	6700

71919ACTAP4 è un cuscinetto a sfere in acciaio a contatto angolare a parete sottile-di alta-precisione e ad alto-carico, ampiamente utilizzato in unità mandrino ad alta-velocità di medie e grandi dimensioni. Ogni suffisso definisce i suoi attributi strutturali e prestazionali:

71919: Cuscinetto leggero-di grandi dimensioni-della serie 719 a parete ultrasottile, sezione trasversale-compatta, elevato rapporto rigidità-/-peso, adatto per spazi di installazione del mandrino medio-grande.

AC: Angolo di contatto di 25 gradi, capacità di carico assiale notevolmente migliorata e rigidità completa rispetto al tipo C- di 15 gradi, eccellente per carichi di taglio radiali e assiali compositi.

T: Gabbia ad alta-velocità in resina fenolica resistente alle alte-temperature, basso attrito, elevata stabilità, anti-jitter in caso di rotazione ad alta-velocità di lunga-durata.

A: Geometria delle piste interne ottimizzata, coefficiente di carico dinamico migliorato e migliore formazione del film lubrificante.

P4: Grado di super precisione ISO P4, runout ultra-basso, precisione dimensionale e di rotazione rigorosa per standard di mandrini di macchine utensili di fascia alta-.

Caratteristiche

Elevata rigidità del composito e resistenza al carico: Il design con ampio angolo di contatto di 25 gradi CA offre eccezionale rigidità assiale e rigidità al momento. Resiste alla deflessione del taglio e alla coppia di ribaltamento, adatto per il taglio continuo a carico medio che la serie 7000 a parete sottile non può sopportare.

Eccellente stabilità alle-velocità elevate: La struttura interna ottimizzata + la gabbia di tipo T-a bassa-resistenza riduce l'attrito volvente e la generazione di calore dovuto al vento. Supporta un funzionamento continuo stabile a velocità medio-alta-con basso aumento della temperatura e basse vibrazioni.

Consistenza di precisione superiore: La rigorosa rettifica P4 ultra-precisa garantisce un runout radiale e assiale ultra-basso. Mantiene la stabilità dimensionale a lungo-termine e la precisione di ripetizione dopo un lungo-ciclo di elaborazione batch.

Buona adattabilità alla lubrificazione: La struttura aperta e ottimizzata della pista si adatta perfettamente alla lubrificazione a nebbia d'olio e all'aria- dell'olio, evitando l'accumulo di olio e il ristagno di calore, realizzando un'efficiente dissipazione del calore e una lubrificazione stabile del film d'olio.

Forte resistenza alla fatica e agli urti: Il design interno migliorato di tipo A- ottimizza la distribuzione delle sollecitazioni da contatto, migliora la resistenza alla fatica da carico ciclico e si adatta al leggero impatto di taglio nella lavorazione di precisione convenzionale.

Applicazioni

Velocità: Funzionamento continuo a velocità medio-alta-, adatto per rotazioni stabili a lungo termine-e scenari di regolazione frequente della velocità.

Carico: Dominato da un carico radiale e assiale composito medio, applicabile per la finitura di precisione convenzionale e il taglio di semifinitura.

Lubrificazione: Abbinato ai sistemi di lubrificazione di precisione a nebbia d'olio e-aria.

Ambiente: Ambiente standard di officina di lavorazione pulito, adatto per unità mandrino sigillate per evitare la contaminazione di polvere e fluido da taglio.

Mandrini di macchine utensili

Torni CNC, fresatrici, rettifiche, centri di lavoro.

Attrezzatura rotante ad alta-velocità

Motori ad alta-velocità, tavole rotanti, perforatrici.

Macchinari di precisione

Strumenti di misura, apparecchiature ottiche, dispositivi di prova di precisione.

Automazione e robotica

Giunti rotanti e servounità ad alta-precisione.

Macchinari per la stampa e il tessile

Alberi rotanti ad alta-velocità nelle linee di produzione industriale.

Vantaggi

∗ 30 annidi sviluppo dedicato

HXB è stata fondata nel 1995, con quasi30 annidi sviluppo dedicato, HXB ora opera6filiali.

∗ 2 centri di ricerca e sviluppo ad alta tecnologia-

∗ 2 moderni stabilimenti produttivi- Hangzhou Yijia Precision Bearing Co., Ltd. e Zhejiang Ruiyang Bearing Technology Co., Ltd.

∗ Supportato da Advancedsistemi di gestione digitale MES e SPC

∗ IATF16949:2016, ISO9001:2015 e ISO14001certificazioni

∗ Attrezzatura-di fascia alta e materiale-di alta qualità

A proposito di HXB

Fabbrica di Hangzhou - YJB

Fondata nel giugno 2007,YJBsi trova a Hangzhou. Come filiale diGruppo HXB, siamo un'impresa nazionale-high tech e un'impresa provinciale di scienza e tecnologia specializzata in ricerca e sviluppo e produzione dialta-precisione, alta-velocità, avanzato, speciale e professionalecuscinetti.

Capacità principali e produzione intelligente

Dimensioni del prodotto:Diametro interno Φ3–Φ300 mm
Classi di precisione:P2, P4 (gradi ultra-di precisione)
Capacità annuale:3 milioni di set di cuscinetti di precisione in una fabbrica snella e intelligente
Investimenti in attrezzature:Sopra3 milioni di RMBnegli strumenti di prova di precisione leader a livello mondiale-
Trasformazione digitale:con l'implementazione completa della piattaforma di progettazione dei cuscinetti MESYS, ERP, MES, WMS, monitoraggio della qualità in tempo reale-SPC e sistemi OA, costruendo un impianto di produzione intelligente di riferimento.

Prodotti principali

Cuscinetti per mandrini di precisione
Cuscinetti a sfere a contatto obliquo

Cuscinetti del servomotore
Cuscinetti per pompe a vuoto
Cuscinetti di supporto per viti a ricircolo di sfere

Certificati

Mostra

Domande frequenti

D1: Qual è la differenza più grande tra i cuscinetti 71919ACTAP4 e i cuscinetti-di piccole dimensioni a ultra-alta-velocità?

A1: 71919ACTAP4 adotta un ampio angolo di contatto di 25 gradi CA e una struttura a parete sottile-di grandi dimensioni, concentrandosi sumedia-alta velocità + elevata rigidità + resistenza al carico media. È adatto per la semi-finitura e il taglio di precisione a carico medio-. Al contrario, la-serie 7000 di piccole dimensioni con un angolo di 15 gradi focalizzato sulla finitura-ultra{7}}veloce e leggera-con carico leggero. 71919 ha una maggiore capacità anti-deformazione e una soglia di carico più elevata.

Q2: Perché scegliere un angolo di contatto di 25 gradi CA per questo modello?

A2: L'angolo di contatto di 25 gradi migliora notevolmente la rigidità assiale e la capacità di carico del composito. Per mandrini di dimensioni medio-grandi con evidente forza di taglio assiale nella lavorazione effettiva, può resistere efficacemente alla deflessione del mandrino e migliorare la stabilità di taglio complessiva, che è più adatta per l'elaborazione batch industriale rispetto ad un angolo ad alta velocità-di 15 gradi.

Q3: Quale modalità di lubrificazione è più adatta per 71919ACTAP4?

A3: È ottimizzato perlubrificazione ad olio-aria e lubrificazione a nebbia d'olio. La struttura aperta a pareti sottili-assicura una circolazione regolare del lubrificante e una dissipazione del calore, evita l'accumulo di calore in caso di funzionamento a medio-carico a lungo-termine e mantiene una precisione dinamica stabile del mandrino.

Q4: Questo cuscinetto può essere utilizzato per la sgrossatura pesante?

R4: Non consigliato. Sebbene abbia un'elevata rigidità tra i cuscinetti a parete-sottile, è comunque una serie a parete sottile-leggera. È adatto per la semifinitura e la finitura-con carico medio-e la finitura, ma la sgrossatura con impatto pesante a lungo-termine causerà la concentrazione delle sollecitazioni sulle piste e l'attenuazione della precisione.

D5: 71919ACTAP4 supporta l'accoppiamento di fabbrica o l'auto-accoppiamento SU?

R5: Questo cuscinetto per pareti sottili-di grandi dimensioni ad alta precisione P4 è consigliato perassemblaggio accoppiato DB/DT professionale in fabbrica. I cuscinetti-di grandi dimensioni hanno una maggiore sensibilità alla deformazione; Lo screening unificato delle tolleranze e la calibrazione del precarico in fabbrica evitano-errori di accoppiamento in loco e garantiscono la coerenza complessiva della rigidità del mandrino.
